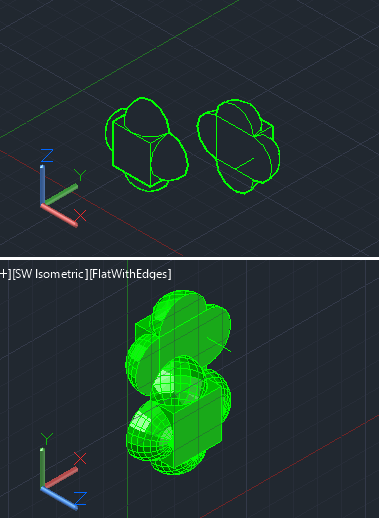

Slice   :  solid 객체를 자르기

Command: slice (단축키 : sl)

Command: SL
SLICE
Select objects to slice: 1 found
Select objects to slice:
Specify start point of slicing plane or [planar Object/Surface/Zaxis/View/XY/YZ/ZX/3points] <3points>: zx
Specify a point on the ZX-plane <0,0,0>:
Specify a point on desired side or [keep Both sides] <Both>:
The point should not be on the slicing plane.
Specify a point on desired side or [keep Both sides] <Both>:
Command:
Command:
Command: _move
Select objects: 1 found
Select objects:
Specify base point or [Displacement] <Displacement>:
Specify second point or <use first point as displacement>:
Command:

Options

planar Object/Surface/Zaxis/View/XY/YZ/ZX/3points

Object : 원, 호, 타원, Pline 과 같이 면을 가지고 있는 객체의 면을 이용하여 자르기를 합니다.

Zaxis : 첫번재 점은 원점의 위치 두 번째 점은 Z축의 방향이 됩니다

View : 현재보고 있는 화면의 면을 기준으로 자르기

XY : 현재 UCS의 XY 면을 자르기 면으로 이용

YZ : 현재 UCS의 YZ 면을 자르기 면으로 이용

ZX : 현재 UCS의 ZX 면을 자르기 면으로 이용

3points : 3점을 선택하면 하나의 면으로 인식하고 이 면을 기준으로 자르기
