오토캐드 치수선 설정, 치수 보조선, 치수문자 관련 변수 > AutoCAD

치수는 3가지 요소로 구성되어 있습니다.

치수선, 치수 보조선, 치수문자입니다.

치수 변수는 치수가 그려지는 것이 아니라, 그려진 치수객체를 조절하여 원하는 형태로 만들어 나가는 것들입니다.

반드시 치수객체가 그려진 후에 사용할 수 있습니다.

Dim: 상태에서 사용하는 것이 좋습니다.

명령: dim

치수:

치수변수를 입력할 때 Dim: 프롬프트 상태에서는 Dim 부분을 생략하고 명령만 바로 입력해서 사용할 수 있습니다.

즉 Dimexe 는 exe 만 입력해도 됩니다.

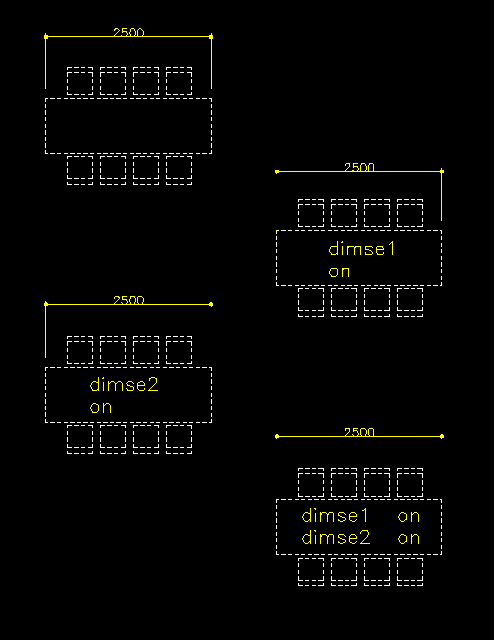

Dimse1, Dimse2 : 치수보조선의 표시를 조정합니다.

Dimse1은 첫 번째 선택한 보조선의 표시를 Dimse2는 두 번째 선택한 보조선의 표시를 조정합니다.

명령: dim(치수상태로 들어갑니다.)

치수: se1
치수 변수에 대한 새로운 값 입력 <끄기>: on(첫번째 선택한 치수 보조선을 안보이게 합니다. 보이는건 off)

치수: se2
치수 변수에 대한 새로운 값 입력 <끄기>: on(두번째 선택한 치수 보조선을 안보이게 합니다. 보이는건 off)

치수:

EXIT를 입력해서 명령 프롬프트로 복귀하십시오.

dimbaseline, dimcontinue를 이용하는 경우 치수 보조선이 겹치는 현상이 있는데

dimse1,dimse2 변수들을 이용하면 켭치지 않게 할 수 있습니다.

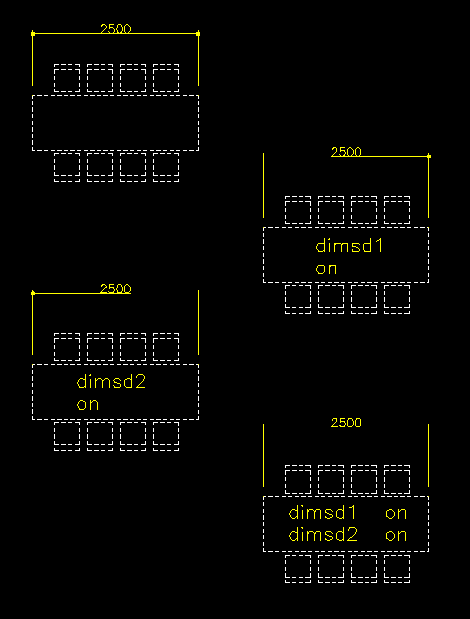

Dimsd1, Dimsd2 : 치수선의 표시를 조정합니다.

Dimsd1은 첫 번째 치수선의 표시를 조정

Dimsd2는 두 번째 치수선의 표시를 조정

명령: dim

치수: sd1(첫번째 치수선을 조정)
치수 변수에 대한 새로운 값 입력 <끄기>: on

치수: sd2(두번째 치수선을 조정)
치수 변수에 대한 새로운 값 입력 <끄기>: on

치수: upd
객체 선택: 반대 구석 지정: 87개를 찾음
객체 선택:
치수:
UPDATE
객체 선택: *취소*

치수: *취소*

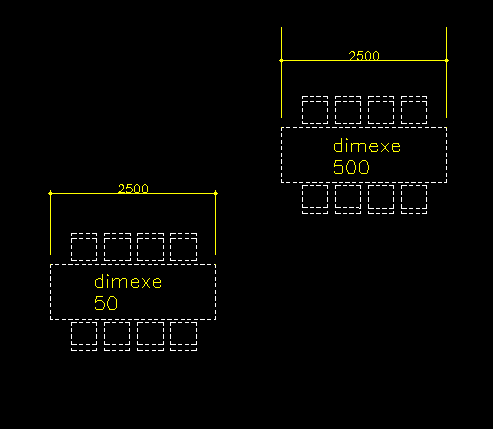

Dimexe : 치수 보조선이 치수선을 지나가는 높이를 조정합니다.

명령: dim
치수: exe
치수 변수에 대한 새로운 값 입력 <500>: 500(높이를 지정합니다)
치수: upd
객체 선택: all
131개를 찾음
객체 선택:
치수: *취소*

Dimexe는 Dimtsz과 같이 사용하는 것이 좋습니다. 일반 화살표에서는 많이 이용되지 않습니다.

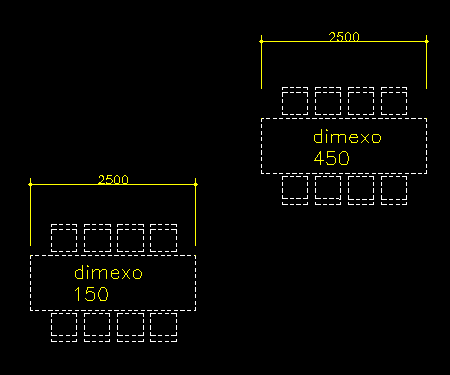

Dimexo : 객체와 치수 보조선이 떨어지는 간격을 조정합니다.

명령: dim
치수: exo
치수 변수에 대한 새로운 값 입력 <450>: 400(객체와 치수객체가 떨어지는 거리를 지정)
치수: upd
객체 선택: all
131개를 찾음
객체 선택:
치수: *취소*

치수기입을 하게 되면 치수에 점(.)이 생기는 것을 볼 수 있습니다.

명령: dim
치수: hor

(dimbaseline를 하기 위해서는 기본객체를 먼저 그립니다. 가로치수를 먼저 그렇습니다.)

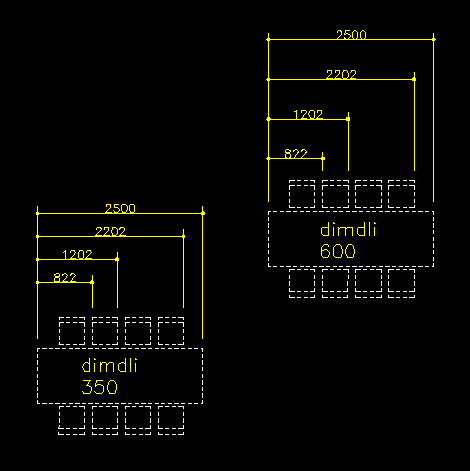

치수: dli  (치수선 사이의 간격을 조정)
치수 변수에 대한 새로운 값 입력 <350>: 600 (간격을 입력)
치수: bas (층 쌓기를 합니다.)
(계속 bas를 하면 층이 쌓아집니다.)
치수: *취소*

Dimdli는 Update(upd)가 안 되는 변수이므로 처음에 잘 지정해야합니다

잘못된 경우는 지우고 다시 그려야합니다.

Dimcen : 원이나 호의 중심표시를 합니다.

dimdiameter, dimradius에서는 자동으로 중심표시가 됩니다.

중심표시를 하는 명령은 Dimcenter입니다.

값을 입력할 때 양수값(+)을 입력하면 무조건 커지는 형태의 중심이 표시되고 -를 이용하는 경우는 다른 형태의 중심이 표시됩니다.

이 변수도 Update(upd)가 되지 않는 변수이므로 처음에 잘 그려야합니다.

잘못된 경우는 지우고 다시 그려야합니다.

Dim: dimcen (중심표시의 크기를 조정합니다.)

Enter new value for dimension variable <0.0900>: 0.5 (크기를 지정합니다.)

Dim: cen (중심표시를 합니다.)

Select arc or circle: (호를 선택합니다.)

Dim: dimcen

Enter new value for dimension variable <0.5000>: -0.5 (크기를 -값으로 지정합니다.)

Dim: cen (중심표시를 합니다.)

Select arc or circle: (원을 선택합니다. 다른 형태의 중심표시가 나타납니다.)

Dim:

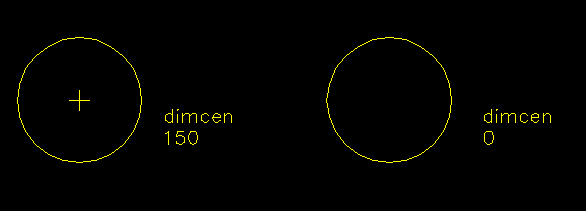

명령: dim
치수: dimcen
치수 변수에 대한 새로운 값 입력 <0>: 150 (중심표시의 크기를 조정합니다)
치수: cen
호 또는 원 선택:
치수:
CENTER
호 또는 원 선택: *취소*
치수: *취소*

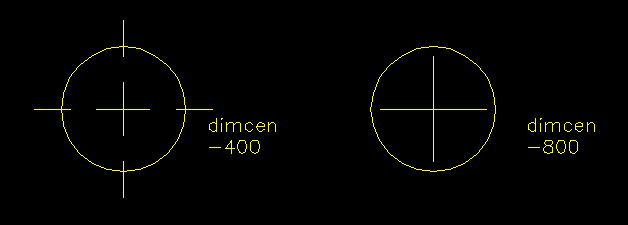

명령: dim
치수: dimcen
치수 변수에 대한 새로운 값 입력 <-250>: -400 (크기를 -값으로 지정합니다.)
치수: cen
호 또는 원 선택:
치수: dimcen
치수 변수에 대한 새로운 값 입력 <-400>: -800
치수: cen
호 또는 원 선택:
치수:
CENTER
호 또는 원 선택: *취소*
치수: *취소*

-값을 이용할 때는 그려지는 원이나 호의 반지름 값의 반 이하 되는 것을 사용하여야 효과를 볼 수 있습니다

반지름의 반값보다 큰 값을 이용하면 +의 경우와 같이 그냥 커지게 됩니다.

Dimclrd, Dimclre, Dimclrt : 치수선, 치수보조선, 치수문자의 색상을 조정합니다.

Dim: clrd (치수선의 색상을 조정합니다.)

Enter new value for dimension variable <BYBLOCK>: 1 (빨간색으로 바꿉니다.)

Dim: clre (치수보조선의 색상을 조정합니다.)

Enter new value for dimension variable <BYBLOCK>: 2 (노란색으로 바꿉니다.)

Dim: clrt (치수문자의 색상을 조정합니다.)

Enter new value for dimension variable <BYBLOCK>: 3 (녹색으로 바꿉니다.

Dim:

명령: dim
치수: clrd  (치수선의 색상을 조정)
치수 변수에 대한 새로운 값 입력 <BYLAYER>: 3 (녹색)
치수: clre  (치수보조선의 색상을 조정)
치수 변수에 대한 새로운 값 입력 <BYBLOCK>: 1 (빨간색)
치수: clrt  (치수문자의 색상을 조정)
치수 변수에 대한 새로운 값 입력 <BYBLOCK>: 5 (파란색)
치수: upd
객체 선택: all
149개를 찾음
객체 선택:
치수: *취소*

<Dimclrd, Dimclre, Dimclrt>

이 점들은 치수와 관련된 DEFPOINT 도면층에 보관됩니다.

치수기입을 하면 무조건 DEFPOINT 도면층이 생성되는데 이건 지우거나 조정하지 말아야합니다.
