오토캐드 도면 PDF로 변환하기

1. 명령어 입력창에 plot 입력하거나

Command: PLOT
Command:

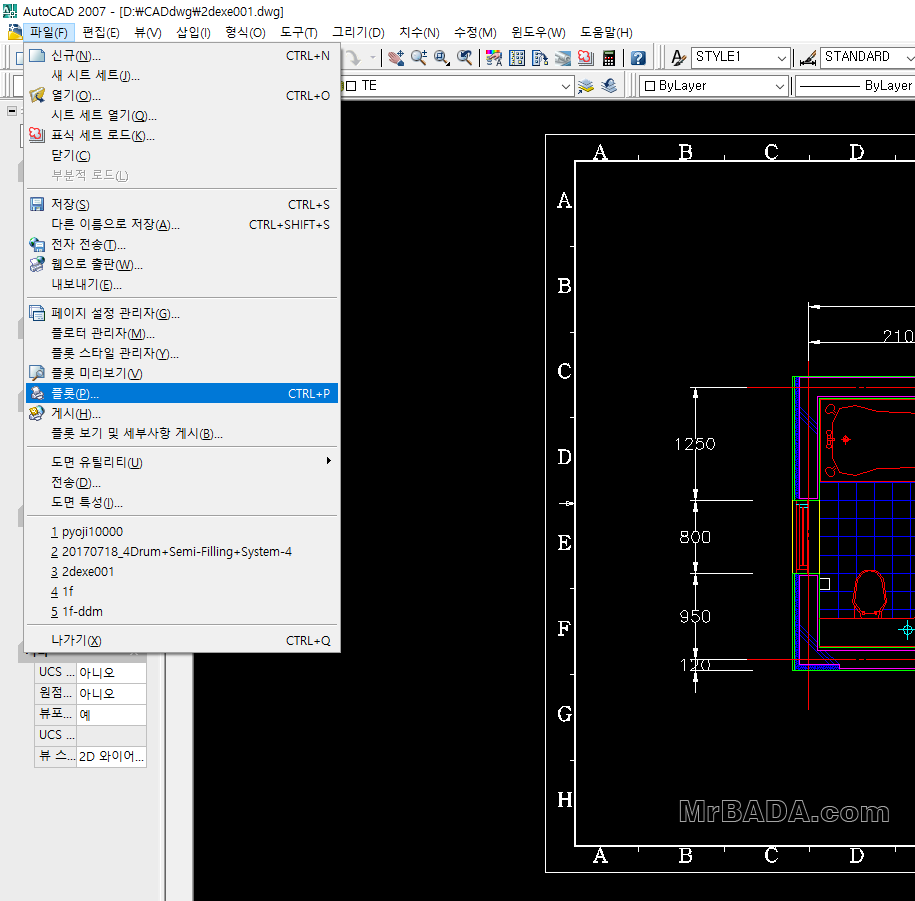

메뉴에서 "플롯" 선택하기

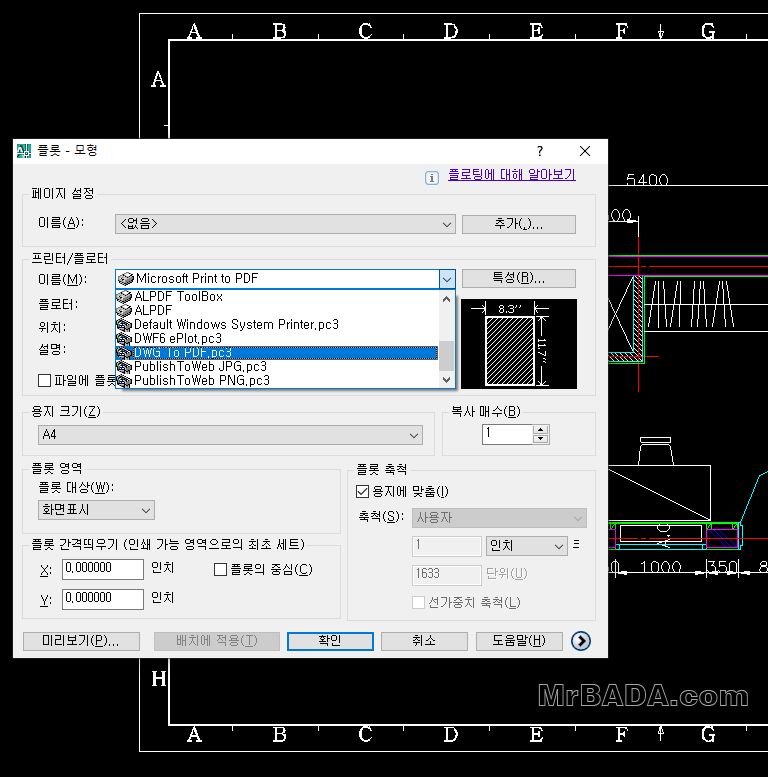

2. plot 대화창에서 DWG TO PDF.pc3

   선택합니다.

 3. 바로 확인 누르시면 AutoCAD 작업화면이 pdf 로 변환

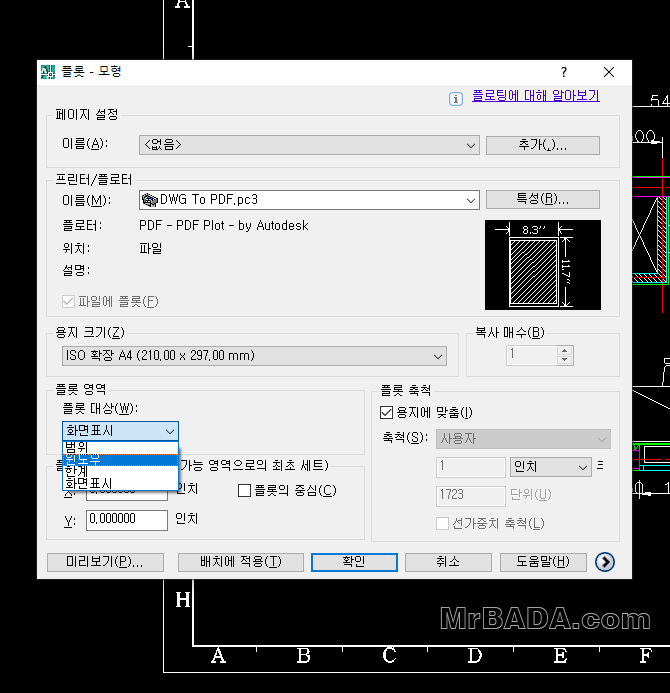

   plot 대상 에서 "window" 선택하면.....

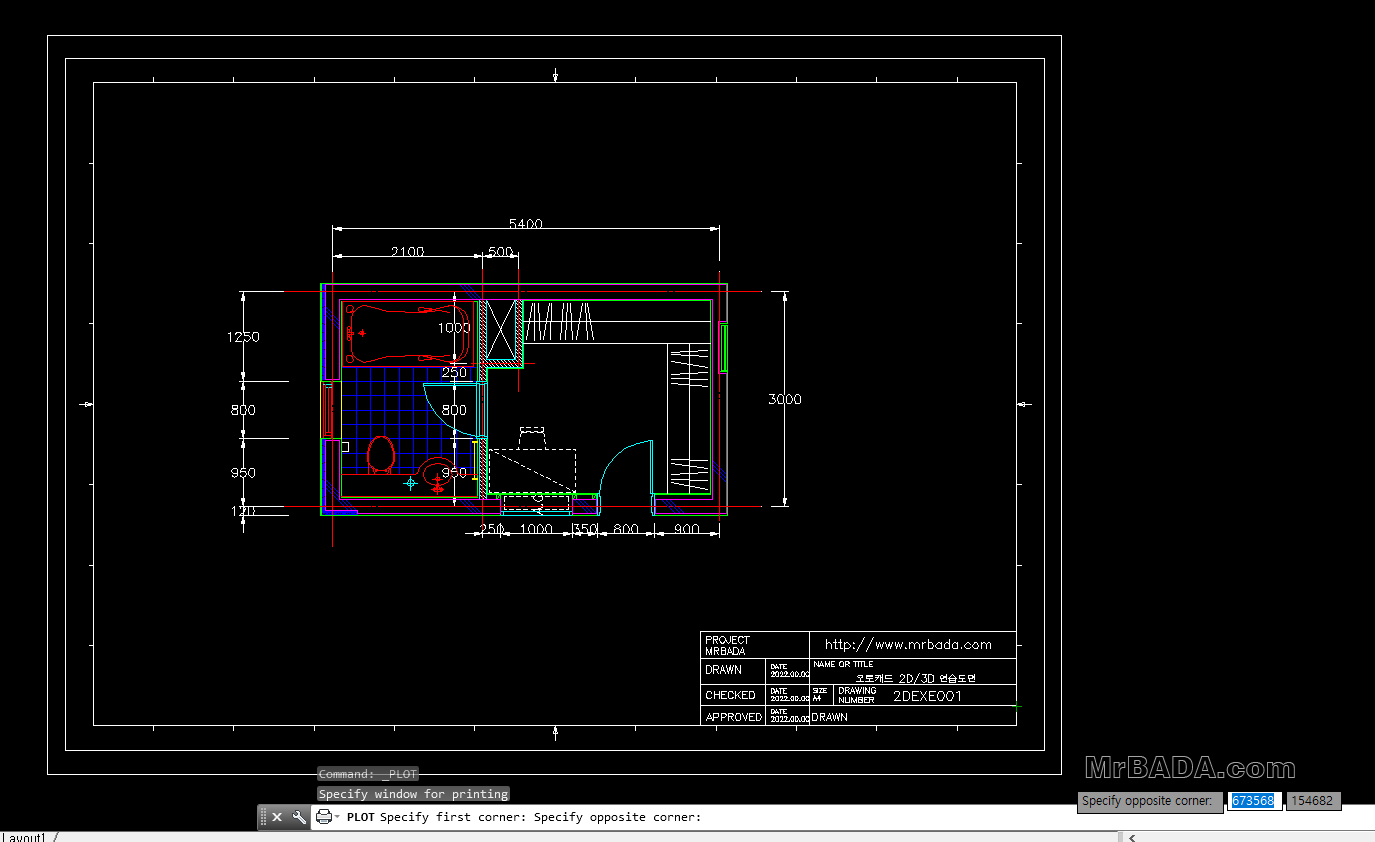

4. 아래 그림과 같이 AutoCAD 작업화면에서 window 선택할수 있게 뜹니다.

   변환할 부분을 window로 선택하면....

Command: _PLOT
Specify window for printing
Specify first corner: Specify opposite corner: Effective plotting area:  208.41 wide by 295.21 high
Plotting viewport 2.

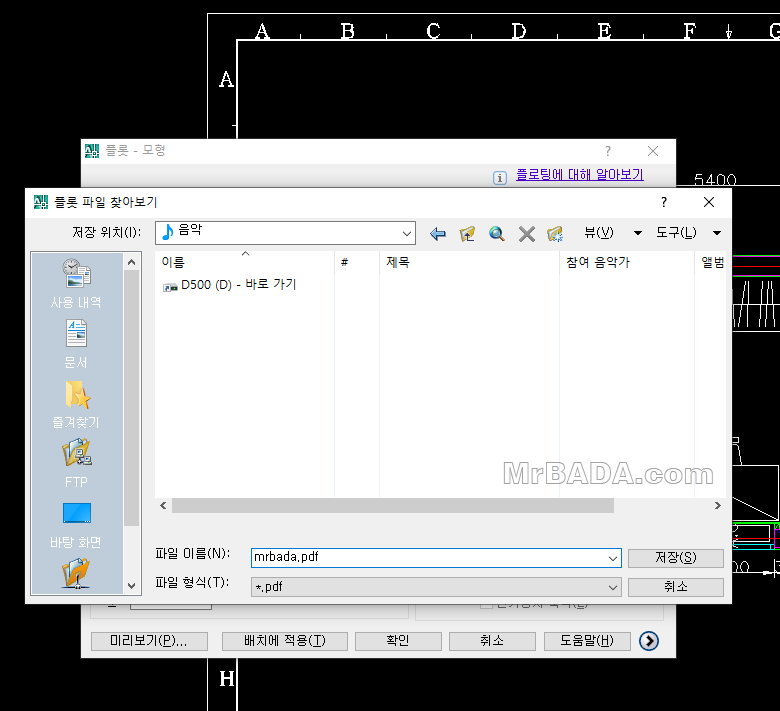

5. window 선택하고 plot 대화창에서 "확인"을 누르고 저장위치에 저장하면 됩니다.

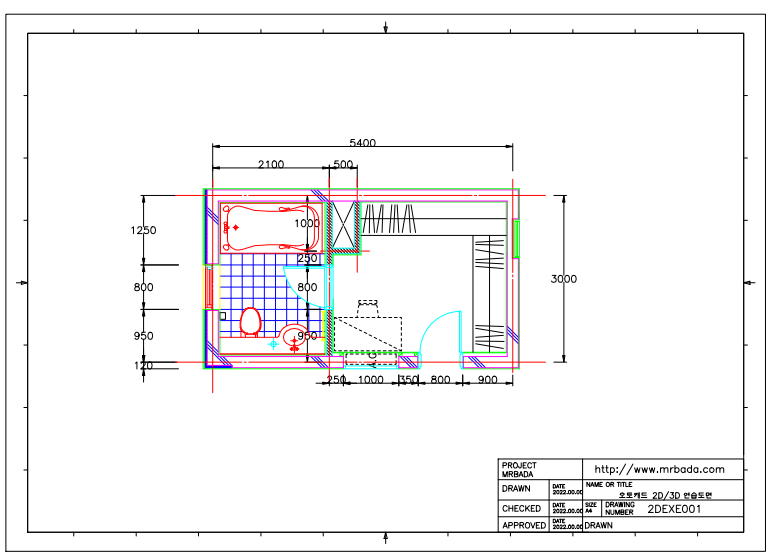

6. window 선택으로 pdf 파일 만들어진 결과..
