Revsurf

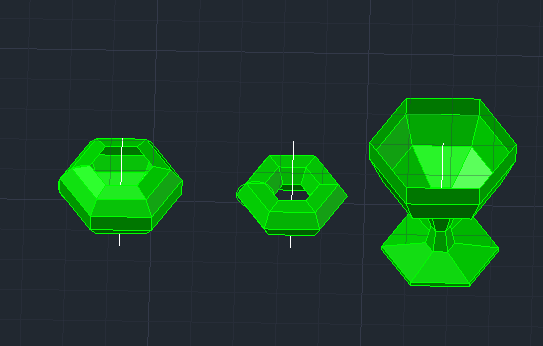

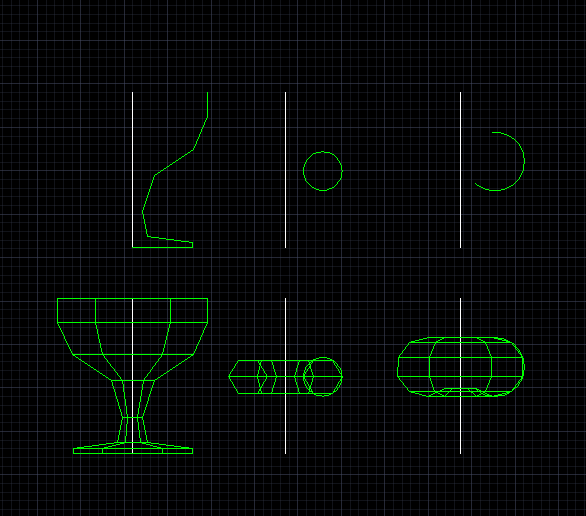

축과 객체를 이용하여 회전체를 만듭니다.

축은 반드시 Line을 사용

객체는 선, 원, 호, Pline 등을 사용

Command:
REVSURF
Current wire frame density:  SURFTAB1=6  SURFTAB2=6
Select object to revolve:
Select object that defines the axis of revolution:
Specify start angle <0>: 360
Specify included angle (+=ccw, -=cw) <360>:

면 갯수는 기본이 6 입니다.

Command: surftab1

Enter new value for SURFTAB1 <6>: 20 (가로 면의 개수 조정)

Command: surftab2

Enter new value for SURFTAB2 <6>: 20 (세로 면의 개수 조정)
