Extrude > AutoCAD

Extrude

객체를 밀어내어 3차원 solid object를 만듭니다.

원, 타원, 닫힌 Pline을 객체로 사용할 수 있습니다. --> 꼭 닫혀있는 객체를 사용해야 합니다.

열려있는 객체는 Extrude 할 수 없습니다

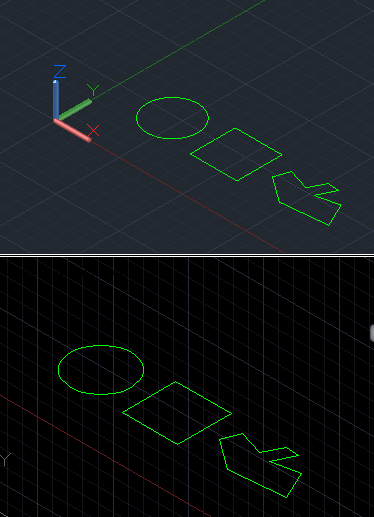

Rectange, Polygon, circle 등 닫혀있는 객체는 Extrude의 대상이 됩니다.

exturde toolbar

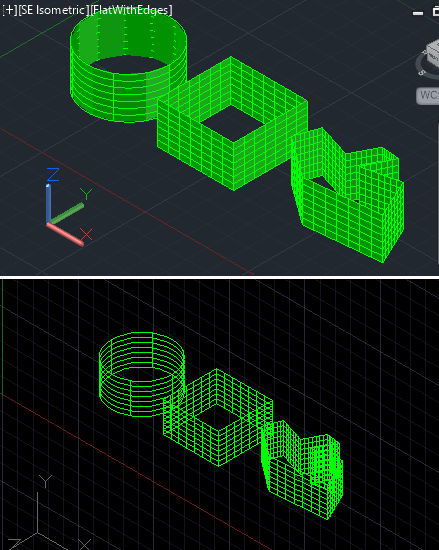

Command: Extrude (단축키 : ext)

Command: _extrude
Current wire frame density:  ISOLINES=4, Closed profiles creation mode = Surface
Select objects to extrude or [MOde]: _mo Closed profiles creation mode [SOlid/SUrface] <Solid>: _su
Select objects to extrude or [MOde]: 1 found
Select objects to extrude or [MOde]: 1 found, 2 total
Select objects to extrude or [MOde]: 1 found, 3 total
Select objects to extrude or [MOde]:
Specify height of extrusion or [Direction/Path/Taper angle/Expression] <75.0000>: 100

Options

Path : 경로를 이용하여 밀어낼 수 있습니다

Pline을 이용하여 경로를 만들 수 있습니다.

Specify angle of taper for extrusion <0> : 선택된 객체를 밀어내면서 각도를 조정합니다

+값 이면 안쪽

- 값 이면 바깥쪽으로 밀어냅니다.

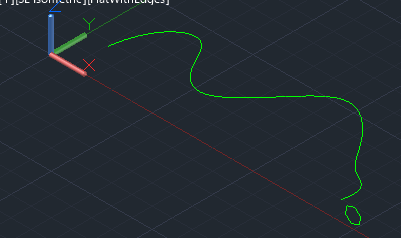

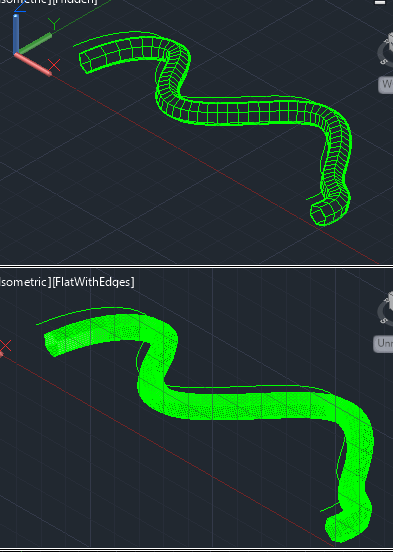

Path option으로 Extrude 하기

Command: _extrude
Current wire frame density:  ISOLINES=4, Closed profiles creation mode = Surface
Select objects to extrude or [MOde]: _mo Closed profiles creation mode [SOlid/SUrface] <Solid>: _su
Select objects to extrude or [MOde]: 1 found
Select objects to extrude or [MOde]:
Specify height of extrusion or [Direction/Path/Taper angle/Expression] <-51.5234>: p
Select extrusion path or [Taper angle]:

Extrude, Revsurf를 사용할 때

처음 선택한 단면 원본 오브젝트가 지워지게 됩니다

solid object를 만들 때 원본 오브젝트들이 지워지지 않게 하려면 Delobj 시스템 변수를 이용합니다.

Command: delobj

Enter new value for DELOBJ <1>: 0 (0으로 바꾸면 원본 오브젝트가 안지워짐)

Command:

Extrude, Revsurf를 사용하기 전에는 0으로 맞춰놓고 하는 것이 좋습니다.
