3Dmesh 메쉬 오브젝트 > AutoCAD

3Dmesh : 메쉬 오브젝트를 만들어 봅시다.

Mesh object는 주로 지형을 만들 때 이용됩니다.

Mesh로 그린 object는 Pedit 명령을 이용하여 수정할 수 있으며 3차원의 Smooth 기능을 이용하여 부드러운 오브젝트를 만듭니다.

Command:
3DMESH

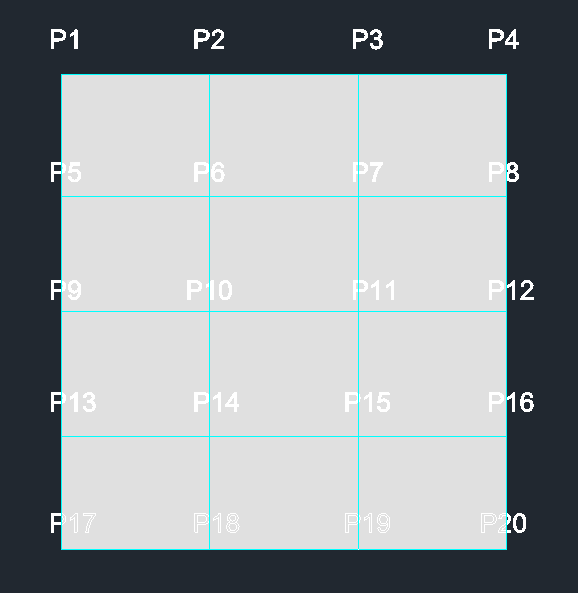

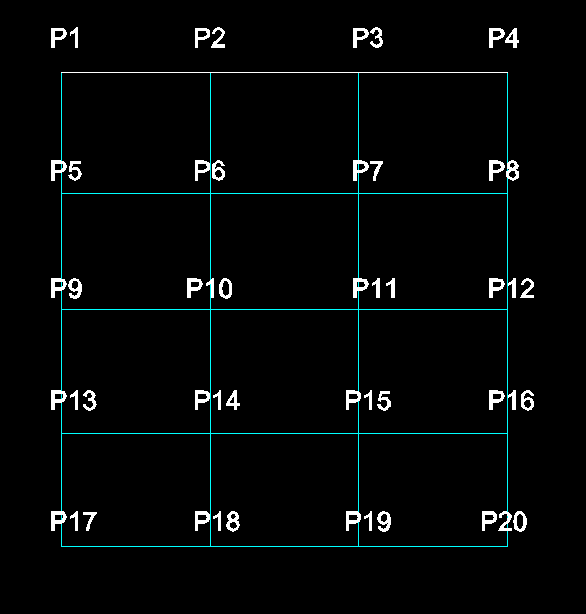

Enter size of mesh in M direction: 5    -------------- 화면 상하 방향으로의 정점 수를 지정/세로방향
Enter size of mesh in N direction: 4    -------------- 화면 좌우 방향으로의 정점 수를 지정/가로방향
Specify location for vertex (0, 0):
Specify location for vertex (0, 1):
Specify location for vertex (0, 2):
Specify location for vertex (0, 3):
Specify location for vertex (1, 0):
Specify location for vertex (1, 1):
Specify location for vertex (1, 2):
Specify location for vertex (1, 3):
Specify location for vertex (2, 0):
Specify location for vertex (2, 1):
Specify location for vertex (2, 2):
Specify location for vertex (2, 3):
Specify location for vertex (3, 0):
Specify location for vertex (3, 1):
Specify location for vertex (3, 2):
Specify location for vertex (3, 3):
Specify location for vertex (4, 0):
Specify location for vertex (4, 1):
Specify location for vertex (4, 2):
Specify location for vertex (4, 3):
