Mesh, 3DMesh 편집 Pedit > AutoCAD

Mesh 오브젝트의 편집은 Pedit 명령에서 합니다

Pedit 명령은 Pline을 선택했을 때 옵션과 Mesh를 선택했을 때의 옵션이 다르게 나타납니다

Command: PEDIT
Select polyline or [Multiple]:
Select polyline or [Multiple]:
Enter an option [Edit vertex/Smooth surface/Desmooth/Mclose/Nclose/Undo]: e
Current vertex (0,0).
Enter an option [Next/Previous/Left/Right/Up/Down/Move/REgen/eXit] <N>:
Current vertex (0,1).
Enter an option [Next/Previous/Left/Right/Up/Down/Move/REgen/eXit] <N>:
Current vertex (0,2).
Enter an option [Next/Previous/Left/Right/Up/Down/Move/REgen/eXit] <N>:
Current vertex (0,3).
Enter an option [Next/Previous/Left/Right/Up/Down/Move/REgen/eXit] <N>:
Current vertex (1,0).
Enter an option [Next/Previous/Left/Right/Up/Down/Move/REgen/eXit] <N>:
Current vertex (1,1).
Enter an option [Next/Previous/Left/Right/Up/Down/Move/REgen/eXit] <N>:
Current vertex (1,2).
Enter an option [Next/Previous/Left/Right/Up/Down/Move/REgen/eXit] <N>:
Current vertex (1,3).
Enter an option [Next/Previous/Left/Right/Up/Down/Move/REgen/eXit] <N>:
Current vertex (2,0).
Enter an option [Next/Previous/Left/Right/Up/Down/Move/REgen/eXit] <N>:
Current vertex (2,1).
Enter an option [Next/Previous/Left/Right/Up/Down/Move/REgen/eXit] <N>: u
Current vertex (3,1).
Enter an option [Next/Previous/Left/Right/Up/Down/Move/REgen/eXit] <U>: d
Current vertex (2,1).
Enter an option [Next/Previous/Left/Right/Up/Down/Move/REgen/eXit] <D>: m

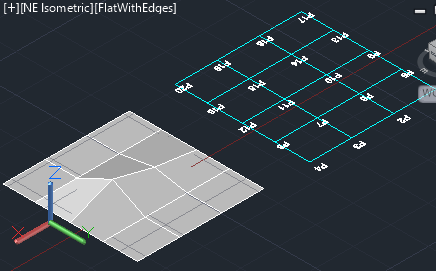

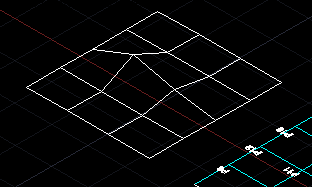

Specify new location for marked vertex: @0,0,200
Current vertex (2,1).
Enter an option [Next/Previous/Left/Right/Up/Down/Move/REgen/eXit] <D>: n
Current vertex (2,2).
Enter an option [Next/Previous/Left/Right/Up/Down/Move/REgen/eXit] <N>: m
Specify new location for marked vertex: @0,0,350
Current vertex (2,2).
Enter an option [Next/Previous/Left/Right/Up/Down/Move/REgen/eXit] <N>: x
Enter an option [Edit vertex/Smooth surface/Desmooth/Mclose/Nclose/Undo]:

Options

Edit vertex : mesh object의 정점을 편집합니다 편집 기능은 Move 밖에 없습니다

Enter an option [Next/Previous/Left/Right/Up/Down/Move/REgen/eXit] <N>:

Next : 다음 정점으로 이동

Previous : 전의 정점으로 이동

Left : 왼쪽 정점 이동

Right : 오른쪽 정점으로 이동

Up : 위쪽 정점으로 이동

Down : 아래쪽 정점으로 이동

Move : 이 옵션만이 정점의 위치를 바꿉니다.

REgen : 현재 작업 중인 내용을 재 생성

eXit : 편집 상태에서 빠져 나옴

Smooth surface : Mesh object의 면을 부드럽게 만듭니다. 이때 면의 개수 조절은 Sufru, Surfv에서 담당

Desmooth : Smooth 처리되어 있는 메쉬 오브젝트를 원래 상태로

Mclose : M 방향으로 닫습니다. 닫힌 mesh object는 Mopen 옵션이 나타납니다.

Nclose : N 방향으로 닫습니다. 닫힌 mesh object는 Nopen 옵션이 나타납니다.

Undo : 작업 내용을 취소

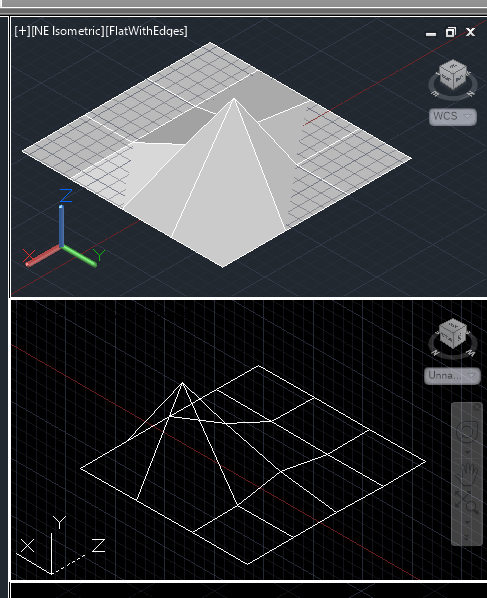

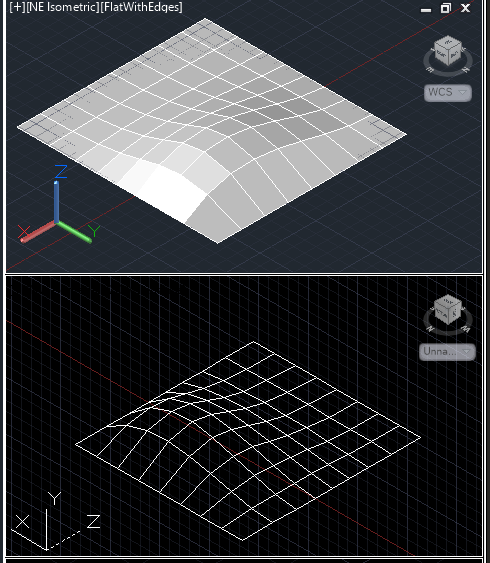

Smooth surface 처리한 상태

Surfu : Smooth Surface  M방향의 밀도

Surfv : Smooth Surface  N방향의 밀도

Command: surfu

Enter new value for SURFU <6>: 10 (M방향으로의 면 수)

Command: surfv

Enter new value for SURFV <6>: 10 (N방향으로의 면 수)

시스템변수 surftype 은 Smooth Surface 옵션을 실행할 때 면의 표현 방식을 조정합니다.

Command: surftype

Enter new value for SURFTYPE <6>: (5,6,8을 입력할 수 있습니다)

(값이 클수록 매끈 한 곡선)

5 - 정방향 B형 Spline

6 - 입방의 B형 Spline

8 - Bezier surface로 처리
